スプリングワッシャーの海外調達・製造・輸入

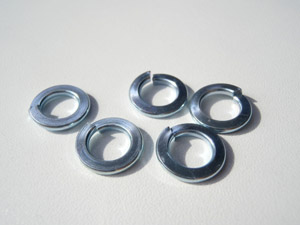

スプリングワッシャー スプリングワッシャー(ばね座金)
JIS規格では、ばね座金(JIS B 1251)。表記では「SW」と略される事もあります。スプリングワッシャーは、座金が「C」形状にねじれているのが特長で、ねじが持つ戻り応力の働きによって緩み止めや脱落防止に効果があるとされています。一般的にはボルトに平座金ととともに組み込んで使用されます。
英語表記:Spring lock washer
中国語表記:弹簧垫圈

スプリングワッシャーの用途

建築土木、自動車、精密機器、製造機械、自動販売機など様々。

スプリングワッシャーの製造工程

プレス打ち抜き(最近では冷間圧造で行うものもあります)

スプリングワッシャーの仕様

スプリングワッシャーのサイズ

M2~M39(JIS規格)

スプリングワッシャーの材質

鉄、ステンレスなど

スプリングワッシャーの表面処理

生地、ユニクロ、ニッケルなど

スプリングワッシャーJIS規格

以下は、並形、並形面取り―部品等級Aの基準寸法の抜粋です。単位はmm。

呼び径(d) 内径(d) 外径(D)2号
2 2.1 4.4
2.5 2.6 5.2
3 3.1 5.9
4 4.1 7.6
5 5.1 9.2
6 6.1 12.2
8 8.2 15.4
10 10.2 18.4
12 12.2 21.5
16 16.2 28
20 20.2 33.8
24 24.5 40.3
30 30.5 49.9
36 36.5 59.1
